MediaPipe

MediaPipe 是一套很適合初學者入門 AI 視覺互動的工具。你不需要先會訓練大型模型，也不需要一開始就懂深度學習數學；你可以先用它做出看得見、玩得到、跟生活有關的作品。

MediaPipe 到底在做什麼

你可以把 MediaPipe 想成一位「很會看圖的助教」。你把一張畫面交給它，它會回傳一些座標點，例如：

  • 人臉在哪裡
  • 眼睛、鼻子、嘴巴的位置
  • 手指每個關節的位置
  • 肩膀、手肘、膝蓋的位置
  • 哪些像素是人，哪些像素是背景

這些座標點稱為 landmark。程式拿到 landmark 之後，就可以做很多判斷：

  • 眼睛上下距離很小：可能閉眼
  • 嘴巴上下距離很大：可能打哈欠
  • 拇指和食指距離變大：音量變大
  • 膝蓋角度變小再變大：完成一次深蹲

也就是說，MediaPipe 不只是「偵測」，它是把影像變成程式可以計算的資料。

安裝環境

uv add mediapipe opencv-python numpy

測試讀取Webcam

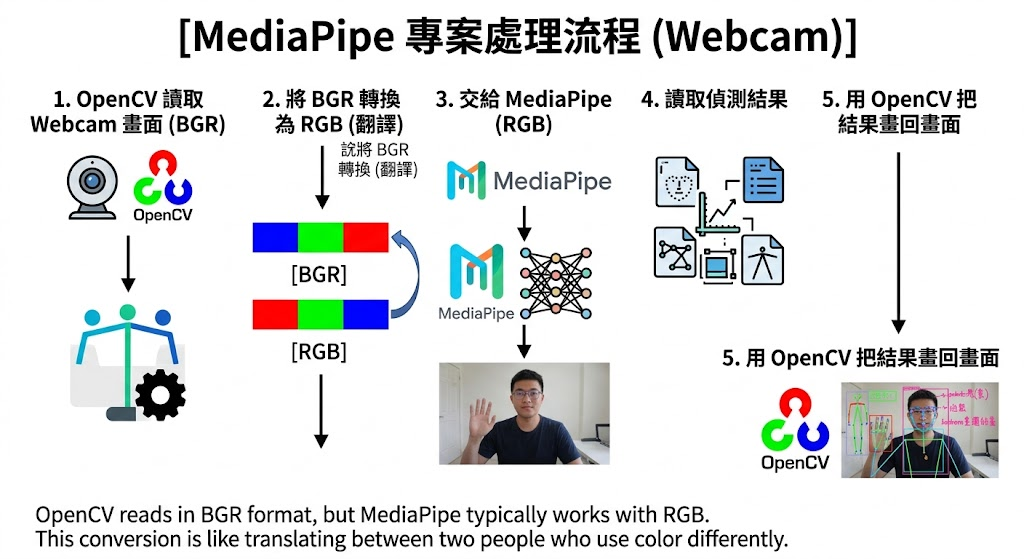

大部分 MediaPipe 專案的流程都很像：

  1. OpenCV 從 Webcam 讀一張畫面
  2. 把 BGR 色彩轉成 RGB
  3. 交給 MediaPipe 偵測
  4. 讀取偵測結果
  5. 用 OpenCV 把文字、框線、骨架畫回畫面

為什麼要轉 RGB？因為 OpenCV 預設讀到的是 BGR，但 MediaPipe 通常吃 RGB。

這就像兩個人都在講顏色，只是順序不同，所以要先翻譯。

Face Detection(臉部辨識)

Face Detection

Face Detection 的任務是從影像中找出「人臉的位置」。

它不是在判斷這個人是誰，也不是分析表情，而是先回答一個很基礎但很重要的問題：「畫面中有沒有人臉？人臉大概在哪裡？」

程式拿到一張圖片後，模型會在畫面中掃描可能是人臉的區域。找到後，就用框線標出來。

原始影像
↓
偵測人臉位置
↓
取得臉部框座標
↓
裁切人臉或送到下一個 AI 模型

模型通常會輸出：

  • 人臉框座標：x, y, width, height
  • 信心分數：模型有多確定這是一張臉
  • 可能還會提供簡單關鍵點：眼睛、鼻子、嘴角位置

MediaPipe Face Detection 的核心概念

MediaPipe 的 Face Detection 並不是整張圖慢慢掃描每個區域；它用的是：

  • 單次深度學習推論
  • 直接預測人臉位置

MediaPipe的 Face Detection背後其實是BlazeFace 模型，這是 Google 專門為手機 GPU 與即時運算設計的人臉偵測模型。可以把它想成：「超輕量版的人臉 YOLO。」

實際流程大概是這樣：

攝影機畫面
↓
影像縮放與前處理
↓
BlazeFace 模型推論
↓
輸出候選人臉框
↓
過濾重複框
↓
得到最終人臉位置

Face Detection 適用場景

  • AI 人臉出現提醒器：偵測畫面中是否有人臉出現，適合做簡易監控或互動裝置。
  • 教室人流統計：計算畫面中出現多少張臉，用來粗略估計人數，但不適合直接當精準點名。
  • 人臉照片裁切：自動把大頭照、人像照中的臉裁切出來，方便後續建資料集。
  • 視訊會議狀態偵測：判斷使用者是否還在畫面中，或是否長時間離開鏡頭。
  • 隱私保護：偵測人臉後自動加馬賽克、模糊或遮罩，常用在行車紀錄器、監視器影像處理。
  • 人臉辨識前處理：先找臉，再把臉送進 face_recognition、InsightFace、DeepFace 等模型分析。

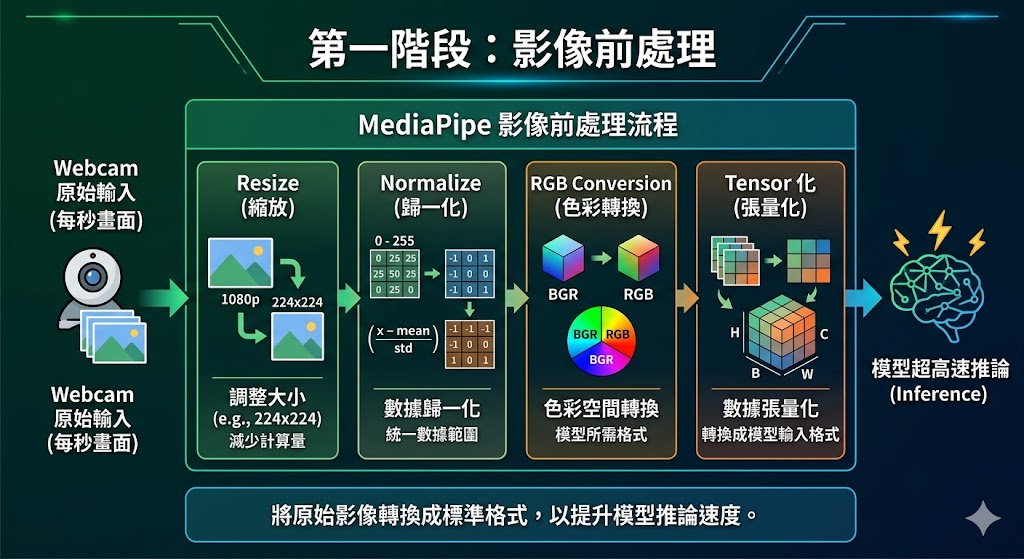

第一階段：影像前處理

當 Webcam 每秒輸入畫面後，MediaPipe 不會直接拿原圖去跑(速度會太慢)。MediaPipe通常會

  • resize
  • normalize
  • RGB conversion
  • tensor 化

這樣模型才能超高速推論。

alt text

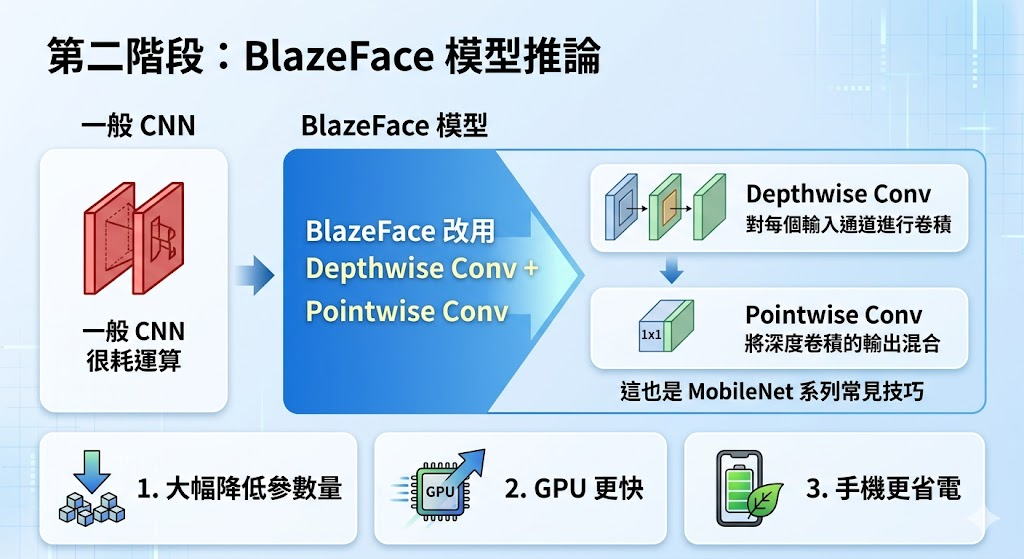

第二階段：BlazeFace 模型推論

BlazeFace 本質上是CNN(卷積神經網路)。一般 CNN 很耗運算，BlazeFace 改用Depthwise Conv + Pointwise Conv這種結構。效果是：

  • 大幅降低參數量
  • GPU 更快
  • 手機更省電

這也是 MobileNet 系列常見技巧。

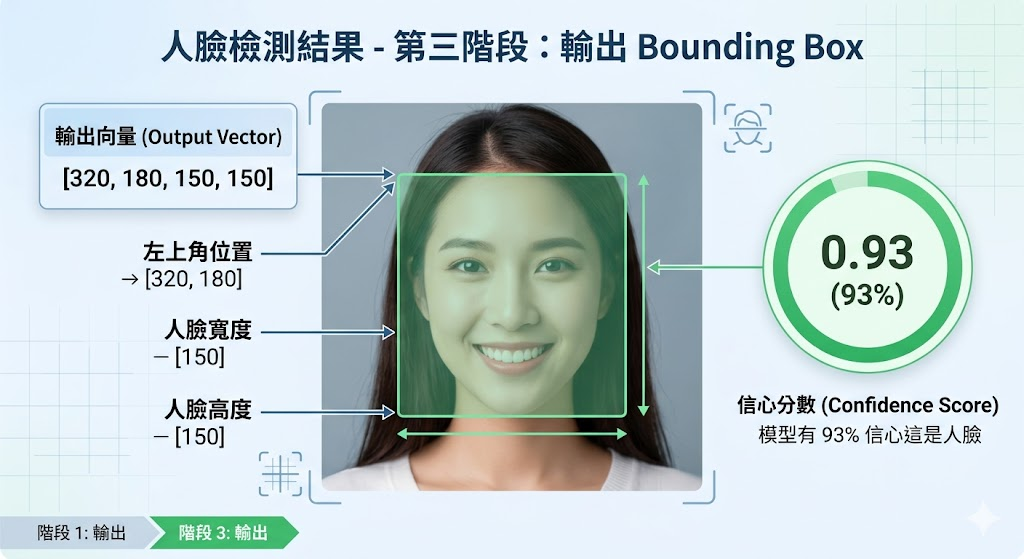

第三階段：輸出 Bounding Box

模型最後會輸出：[x, y, w, h]，例如[320, 180, 150, 150]，代表：

  • 左上角位置
  • 人臉寬度
  • 人臉高度

同時還會輸出confidence score，例如：0.93，表示模型有 93% 信心這是人臉。

alt text

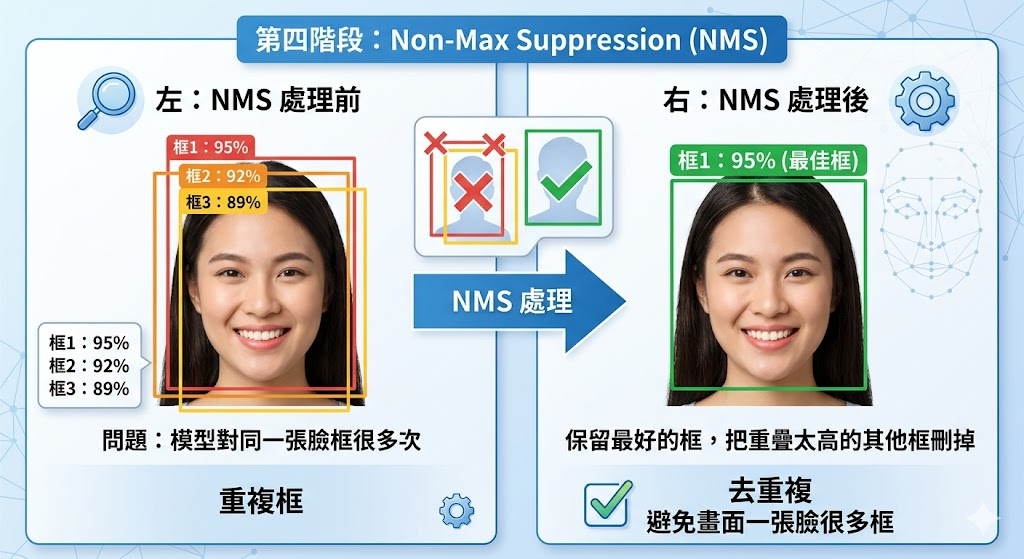

第四階段：Non-Max Suppression(NMS)

因為模型可能會：對同一張臉框很多次。例如：

框1：95%
框2：92%
框3：89%

這時候會做：NMS 去重複。簡單講：

保留最好的框，把重疊太高的其他框刪掉。不然畫面會變一張臉很多框

Face Mesh

Face Mesh 的任務不是「找臉在哪裡」，而是進一步把臉部結構拆成一個可計算的幾何網格。

Face Detection 只會給你一個人臉框：Face Mesh 則會告訴你：

眼睛在哪裡
眉毛在哪裡
鼻樑在哪裡
嘴唇在哪裡
下巴輪廓在哪裡
臉部表面怎麼分布

Face Mesh 適合做什麼？

應用 說明
眨眼偵測 判斷眼睛是否閉合
疲勞偵測 長時間閉眼或頻繁眨眼
嘴巴開合偵測 說話、打哈欠、張嘴
頭部姿態估計 判斷是否看向鏡頭
AR 濾鏡 貼上眼鏡、鬍子、面具
虛擬化妝 口紅、眼影、臉部修飾
臉部互動遊戲 用眨眼、張嘴控制畫面
表情特徵擷取 把臉部變化轉成數值特徵

Face Mesh 的限制

它會受到幾個因素影響：

問題 可能影響
臉太小 點位不穩或抓不到
光線不足 landmark 抖動
側臉角度太大 部分點位容易失準
遮擋 手、口罩、眼鏡會影響定位
快速移動 點位可能延遲或飄移
多人場景 運算量增加，穩定度下降
低解析度 五官細節不足

基於Mediapipe的Face Mesh

MediaPipe Face Mesh 會在臉上標出 468 個臉部關鍵點。這些點不是隨便灑在臉上，而是按照臉部解剖結構排列，形成一張完整的臉部拓撲網格。

468 個點可以涵蓋臉部主要區域：

區域 可分析內容
眼睛 眨眼、閉眼、視線方向
眉毛 皺眉、挑眉
鼻子 臉部中心、頭部姿態
嘴巴 張嘴、說話、微笑
臉頰 臉部變形、表情變化
下巴 頭部角度、嘴部開合
臉部輪廓 臉型、轉頭方向

範例：閉眼偵測

閉眼偵測常用一個概念：

眼睛縱向高度 / 眼睛橫向寬度

這個比例常被稱為 EAR(Eye Aspect Ratio)。

眼睛張開時：

  • 上下距離比較大
  • 左右距離固定
  • EAR 較高

眼睛閉上時：

  • 上下距離變小
  • 左右距離幾乎不變
  • EAR 變低

所以我們可以用很直覺的規則：

如果 EAR 低於某個門檻
↓
判斷眼睛可能閉上

這種方法的好處是簡單、即時、可解釋。缺點是每個人的眼型、鏡頭角度、臉部距離不同，所以門檻通常要稍微調整。

範例：嘴巴開合偵測

嘴巴開合也是同樣邏輯。

我們可以取：

  • 上嘴唇點
  • 下嘴唇點
  • 左嘴角點
  • 右嘴角點

然後計算：

嘴巴上下距離 / 嘴巴左右寬度

當上下距離變大，就可能代表：

  • 正在說話
  • 打哈欠
  • 張嘴
  • 驚訝表情

但這裡要小心。Face Mesh 只能看出嘴巴形狀變化，不能直接知道原因。

所以比較嚴謹的說法會是偵測到嘴部開合幅度增加。而不是直接說：這個人正在說話

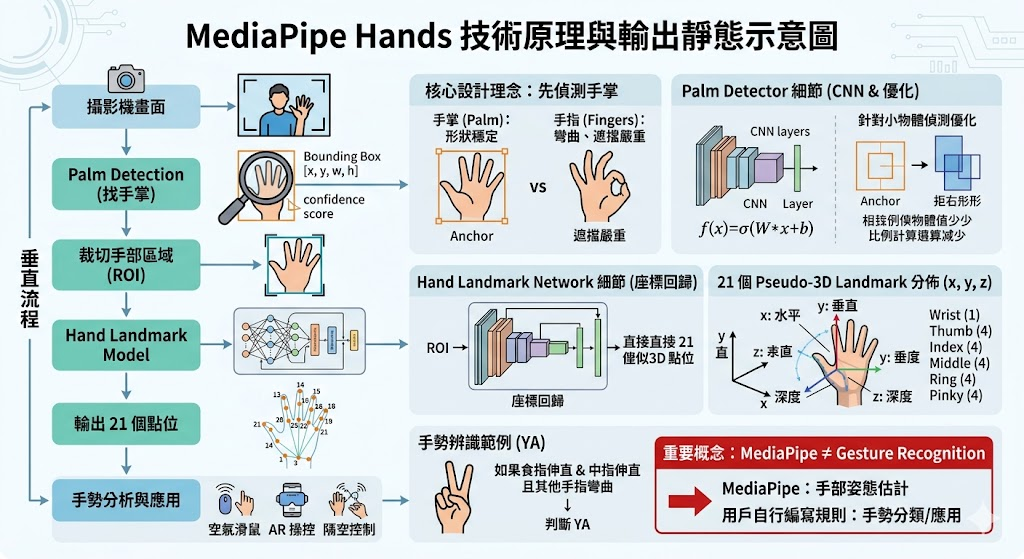

Hands

MediaPipe 的 Hands，不只是「看到一隻手」。

它其實做了兩件事：

1. 找到手在哪裡
2. 精準預測手部關節位置

所以你看到畫面上的：手腕、指節、指尖、每根手指彎曲，背後其實是即時 3D 手部姿態估計(Hand Pose Estimation)

alt text

Hands相關應用

應用 原理
空氣滑鼠 食指座標控制游標
空氣畫筆 指尖軌跡繪圖
投影片控制 左右揮手切頁
手勢音量控制 手指距離映射音量
AI 鋼琴 指尖碰撞虛擬鍵盤
AR 遊戲 手掌控制角色
手語辨識 landmark + LSTM
疲勞偵測 手托下巴行為分析

Pose

Pose(人體姿態估計)的核心目標是：讓 AI 理解「人體怎麼動」。

它不只是看到：畫面中有一個人，而是進一步理解：

手在哪裡
腳在哪裡
肩膀在哪裡
膝蓋彎了多少
人是站著還是跌倒

所以 Pose 本質上是一種人體骨架追蹤(Human Pose Estimation)。系統會在人體上建立：

  • 關節點
  • 骨架連線
  • 人體幾何結構

最後把人的動作，轉成程式可以分析的座標資料

基於mediapipe實作Pose

整條 pipeline 大概是：

攝影機畫面
↓
Person Detection(找人)
↓
ROI 人體裁切
↓
Pose Landmark Model
↓
輸出 33 個人體關鍵點
↓
骨架分析
↓
角度/動作判斷

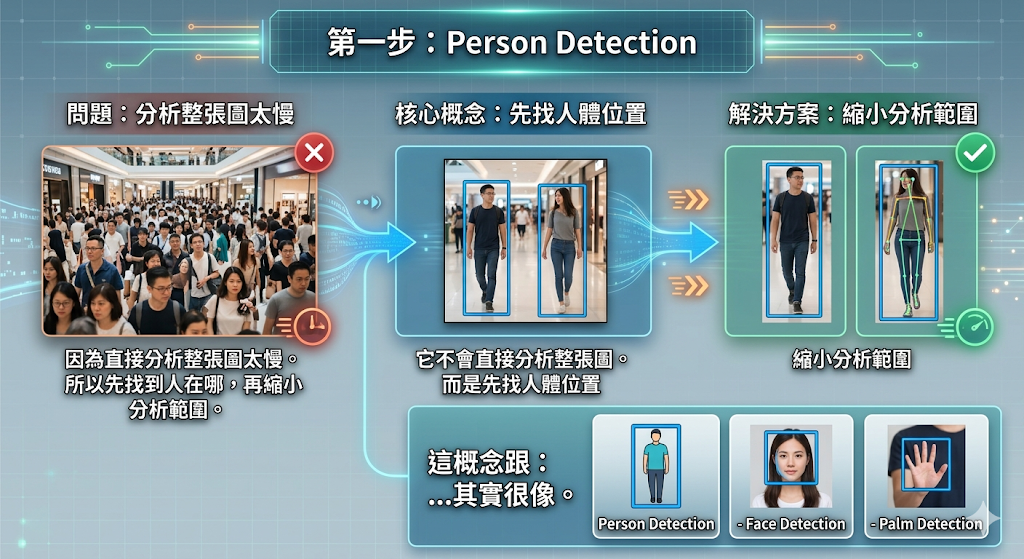

第一步：Person Detection(找到人體)

模型不會直接分析整張畫面。

它會先回答一個問題：

人在哪裡？

找到人體位置後，後續只需要分析人體區域即可。

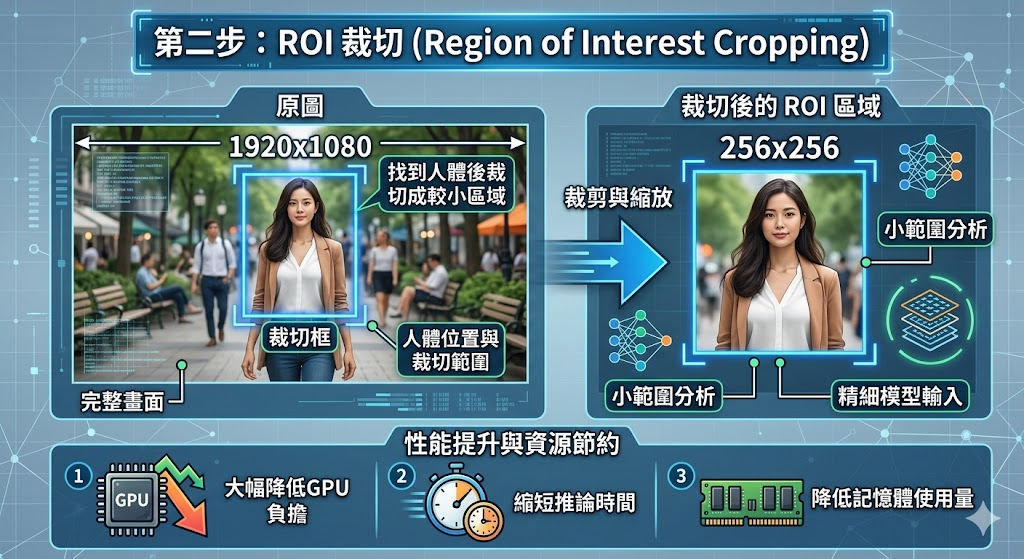

第二步：ROI 裁切

例如：原圖1920x1080，找到人體後裁切成較小區域。例如256x256

這可以大幅降低GPU 負擔、推論時間、記憶體使用量

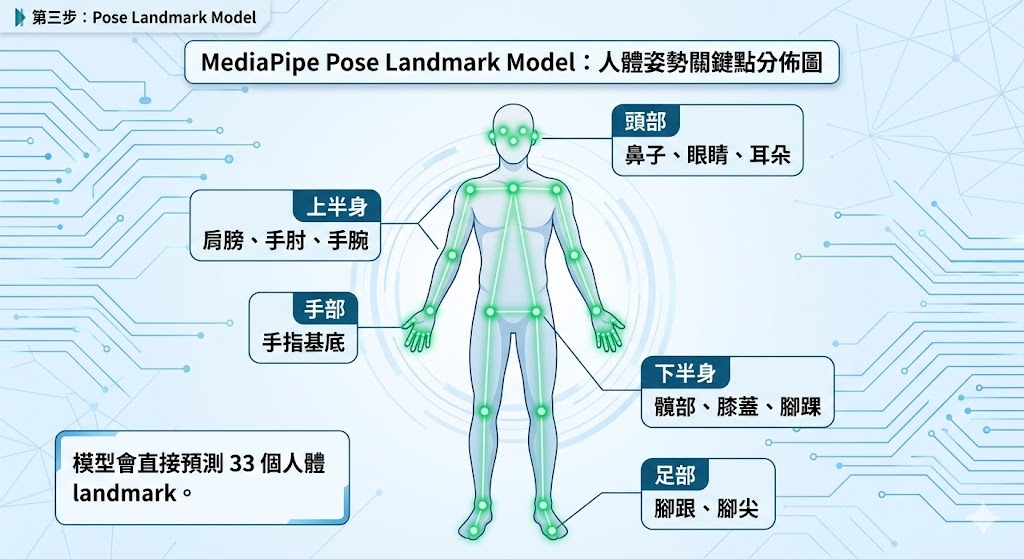

第三步：Pose Landmark Model

模型會直接預測33 個人體 landmark。包含：

部位 點位
頭部 鼻子、眼睛、耳朵
上半身 肩膀、手肘、手腕
手部 手指基底
下半身 髖部、膝蓋、腳踝
足部 腳跟、腳尖

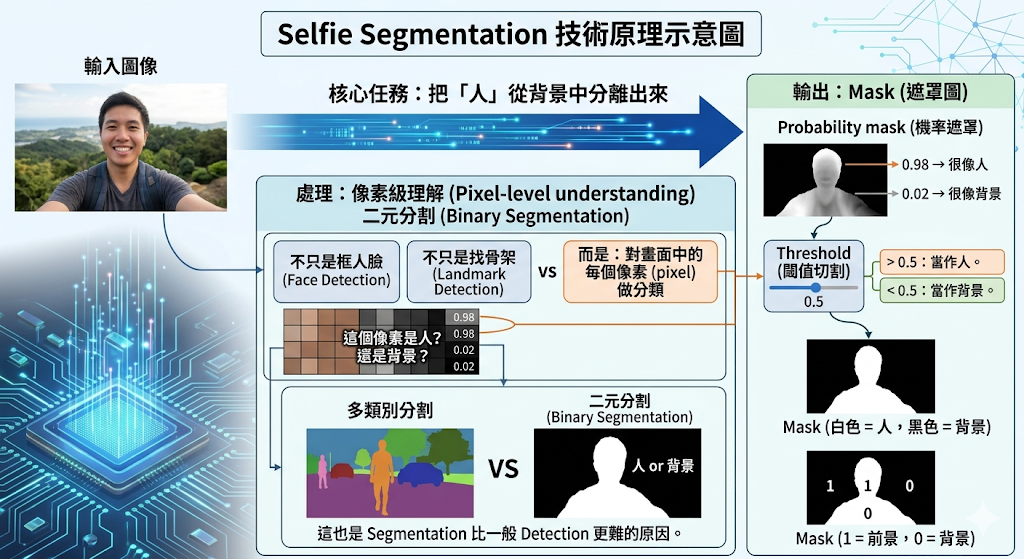

Selfie Segmentation(人物去背)

Selfie Segmentation 的工作很單純：把人和背景分開。

# 例如原本的畫面：
人物 + 教室背景

# 經過模型處理後：
人物
+
背景

模型如何判斷？

模型會檢查畫面中的每個像素。

例如：

這個像素是人嗎？

如果答案為是，就保留下來；如果答案為否，就當成背景。

最後形成一張遮罩圖(Mask)。

白色 = 人物

黑色 = 背景
